鋼渣選鐵設備，選鋼渣設備，鋼渣處理設備

　　選鋼渣設備處理方法以鋼渣和初選渣鋼為原料，采用一套閉路循環生產工藝流程，分別經篩分、負壓球磨、干式磁選和風力分級等工序。獲得四種高效優質和高附加值的產品。即含鐵量大于90%的可用于煉鋼的優質廢鋼。用于煉鐵的高品位鐵精粉。用作水泥和混凝土高活性摻合料的鋼渣微粉和用于高等級公路路面的鋼渣瀝青混凝土面層集料。真正做到了鋼渣零排放。徹底地解決了鋼渣對環境的污染。

　　詳細：一種鋼渣處理方法，包括球磨、分選、磁選。其特征在于：以含Fe量為30-60%。粒度為10-300mm的粗選渣鋼為原料。生產含Fe量>90%的優質廢鋼。高效鋼渣微粉和高品位鐵精粉的工藝。其具體工藝步驟為：球磨-重力分級-微粉捕捉-磁選。現分述如下：

　　A、球磨球磨在風掃球磨機(5)中進行。將粒度為10-300mm的粗選渣鋼放入風掃磨(5)中進行球磨。在研磨過程中采用負壓風力操作。風壓力為2-10KPa。風量為1000-5000m3/h。鋼渣一邊研磨，一邊用負壓將渣粉吸走。迫使渣與鋼分離，分離結果一是含Fe量大于90%粒度為0-100mm的渣鋼，進入優質廢鋼庫(9)中，一是粒度為0-1mm的渣粉。

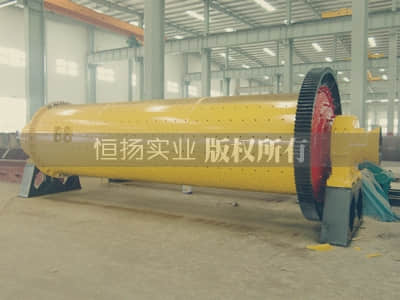

上圖為用于粉磨鋼渣鐵渣的球磨機設備

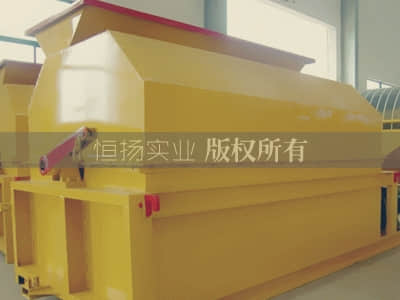

上圖為用于精選鋼渣的干法磁選機。濕法磁選機請瀏覽相關產品頁面介紹。

　　B、重力分級重力分級在沉降箱中(6)中進行。粒度為0-1mm的渣粉由風掃球磨機中分出后進入沉降箱(6)中進行重力分級。粒度為0-0.1mm的渣粉則進入微粉捕捉系統中。重量大，比重大，粒度為0.1-1mm的進入干式磁選機(4)中。經磁選后，含金屬鐵小于0.8%的磁選尾礦再進入干式球磨機(2)中進行粉磨，其余部分即成為鐵精礦粉，鋼渣處理工藝主要有下列幾種：

　　（1）熱潑工藝。熱熔鋼渣倒入渣罐后，用車輛運到鋼渣熱潑車間，利用吊車將渣罐的液態渣分層潑倒在渣床上(或渣坑內)噴淋適量的水，使高溫爐渣急冷碎裂并加速冷卻，然后用裝載機、電鏟等設備進行挖掘裝車，再運至棄渣場。需要加工利用的，則運至鋼渣處理間進行粉碎、篩分、磁選等工藝處理。

　　（2）盤潑水冷(ISC法)。在鋼渣車間設置高架潑渣盤，利用吊車將渣罐內液態鋼渣潑在渣盤內。渣層一般為30-120mm厚，然后噴以適量的水促使急冷破裂。再將碎渣翻倒在渣車上，驅車至池邊噴水降溫，再將渣卸至水池內進一步降溫冷卻。渣子粒度一般為5-100mm，后用抓斗抓出裝車，送至鋼渣處理車間，進行磁選、破碎、篩分、精加工。

　　（3）鋼渣水淬工藝。熱熔鋼渣在流出、下降過程中，被壓力水分割、擊碎。再加上熔渣遇水急冷收縮產生應力集中而破裂，使熔渣粒化。由于鋼渣比高爐礦渣堿度高、粘度大，其水淬難度也大。為防止爆炸，有的采用渣罐打孔，在水渣溝水淬的方法并通過渣罐孔徑限制大渣流量。

　　（4）選鋼渣設備風淬法。渣罐接渣后，運到風淬裝置處，傾翻渣罐，熔渣經過中間罐流出，被一種特殊噴嘴噴出的空氣吹散，破碎成微粒，在罩式鍋爐內回收高溫空氣和微粒渣中所散發的熱量并捕集渣粒。經過風淬而成微粒的轉爐渣，可做建筑材料;由鍋爐產生的中溫蒸汽可用于干燥氧化鐵皮。

　　（5）選鋼渣設備鋼渣粉化處理。由于鋼渣中含有未化臺的游離CaO，用壓力0.2-0.3MPa，l00℃的蒸汽處理轉爐鋼渣時，其體積增加23%-87%，小于0.3mm的鋼渣粉化率達50%-80%。在渣中主要礦相組成基本不變的情況下，消除了未化合CaO，提高了鋼渣的穩定性。此種處理工藝可顯著減少鋼渣破碎加工量并減少設備磨損。

　　鄭州恒揚實業是國內大型碎石機，白灰窯，煤泥烘干機，石灰生產線，破碎機，選礦設備，水泥磨機，回轉窯，水泥生產線，石料生產線，碎石生產線，制砂生產線專業研發，設計與制造企業，產品獲得多項榮譽獎章并通過國際質量體系認證，并出口至海外三十多個國家和地區，我們將以優質的產品與服務與國內外客商共同創造更加豐碩的成果。

　　鋼渣處理設備，選鋼渣設備，鋼渣選鐵設備-鄭州恒揚實業有限公司為您提供

       鄭州恒揚實業為大型礦山機械生產廠家，專業生產制造制砂機、移動破碎機、碎石機、烘干機、回轉窯、移動破碎站、錘式破碎機、重錘破碎機、數控圓錐制砂機、鵝卵石制砂機、花崗巖制砂機、水泥窯成套設備等礦山建筑機械設備，以及生活垃圾處理設備和建筑垃圾處理設備。價格合理及全程免費安裝，歡迎各界人士蒞臨考察。如需了解砂石生產線、石料破碎生產線、碎石生產線、制砂生產線、水泥窯成套設備價格與詳細參數等，尊請隨時咨詢。
